Построение головы человека
3d модель головы

Построение модели головы человека методом обрубовки.



Быстрое построение головы мужчины методом обрубовки в программе 3D MAX является как один из приёмов в полигональном моделировании. Использовались рефренсы (фотографии) обрубовки головы, которые находим по поиску в поисковиках Yandex, Google. В начале создадим Plane, для удобства работы перенесем его в начало координат. Конвертируем в Editable Poly, удалим слева от начало координат 8 полигонов. Применим к объекту модификатор Symmetry, спустимся в стеках модификатора на Editable Poly, сделаем видимые изменения этого модификатора. При помощи редактирования точек полигональной 3D модели, их слияния (Collapse и Weld), соединения (Connect) - построение нового ребра между двумя выделенными точками, резки (Cut) - визуальное свободное создание ребер, и так далее, начинаем построение носа человека. Затем размножая (перемещение с зажатым Shift) грани, окончательно создаём обрубовку головы по рефренсам.

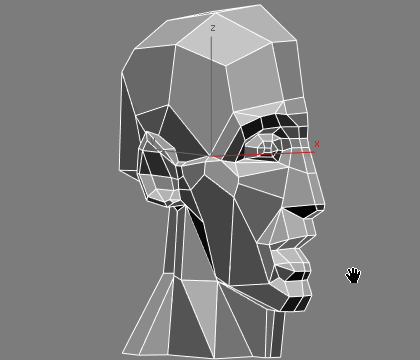

Фотография головы обрубовки

Сглаживание полигональной модели головы человека



Наклоняем голову, и ставим её на подставку. Для этого добавляем модификатор Editable Poly, выделяем точки головы и вращаем их на несколько градусов влево. Создаём Box для подставки головы и приатачиваем к голове, назначаем к полигонам Id материалов 1 ,к голове допустим, 2 - к подставке. Это нужно для различного сглаживания головы и подставки. Применяем TurboSmootch, поствиви галочку напротив Separate Materials. У нас получилась голова сглаженная - это как один из вариантов 3d модели головы мужчины. Сделаем еще один вариант с почти резкими ребрами. Для этого скопируем имеющую голову, выделим нужные нам ребра, применим к ним фаску - Сhamfer. Размер фаски установим опытным путём. Получилось что-то, напоминающее обрубовку головы человека.

3d stl модель головы человека

Фотография 3d модели обрубовки головы

Сглаженная модель головы

Фотография 3d модели головы человека



Модель с более резкими ребрами граней головы.

Фотография обрубовки головы человека

Скачать 3ds модель головы мужчины в формате 3d max 10 версии бесплатно можно тут.

Скачать Stl модель головы для последующего распечатывания на 3d принтере можно здесь.
